はんだ付け検定　実技試験の課題の解説　4/4

実技教材をはんだ付けする前に正しい基礎知識を学ぶ必要があります。

正しい基礎知識を学ぶための教材

教材

※①②③いずれかの教材ではんだ付けの接合原理などの知識を先に学んでください。

１０：ＱＦＰの実装

ＱＦＰの実装

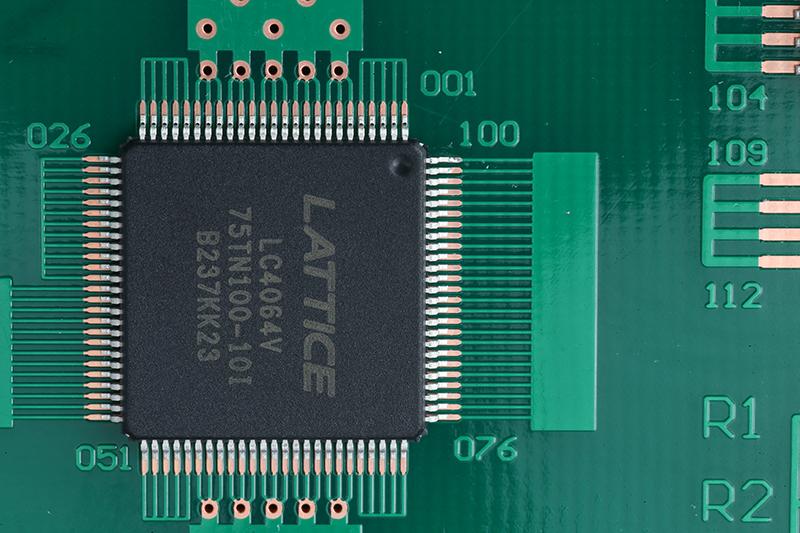

ＩＣ１にＱＦＰを実装します。１番ピンを示すドットマークを001のナンバーに合わせます。適切なはんだ量で、適切な熱量を与えはんだ付けします。位置ズレに注意！

部品・材料

基板実装微細 （１級）はんだ付け検定用実技教材（ＱＦＰ　1個、1005抵抗　2個、1608抵抗　2個デジタルトランジスタ　2個）

教材の購入先はこちら

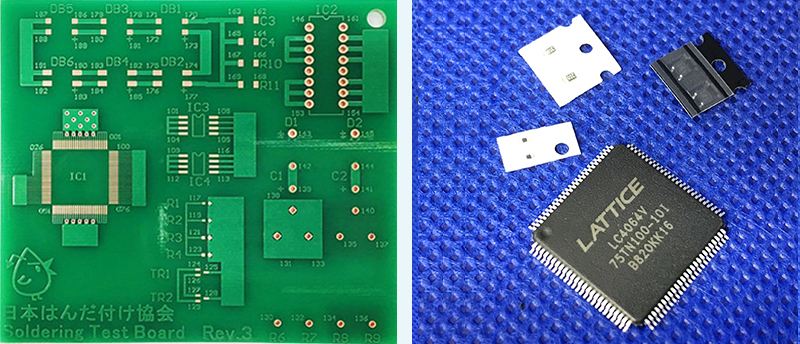

ＱＦＰの実装部品・材料

作業時間の目安　２０分　（１級の微細部品の実装部分）

作業手順

・ＩＣ１にＱＦＰを位置決めして仮固定する
ＩＣ１にＱＦＰを位置決めして仮固定する

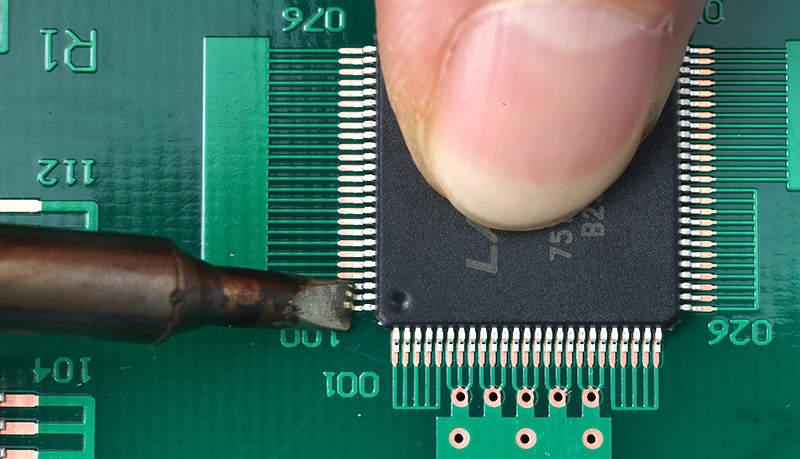

対角に当たる２か所を仮はんだ付けして固定する。４辺がパターンとズレていないかを確認すること
・１００本の端子を全数はんだ付けする

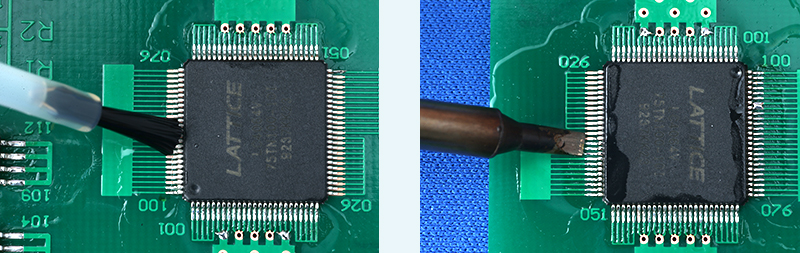

１００本の端子を全数はんだ付けする※フラックスの使用を推奨※フラックスを使用した場合は、ＩＰＡなどで清掃が必要
・はんだ付け仕上がり状態

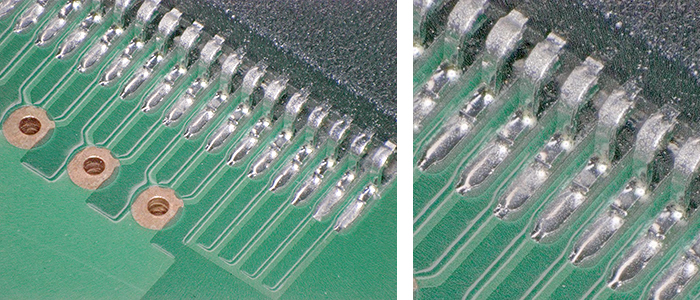

ＱＦＰの実装 はんだ付け仕上がり状態適切なはんだ量で、フィレットが形成されていること（はんだ付け検定合格のためには写真のような仕上がりが必要です）端子の形状がわかること
オーバーヒート、熱不足、濡れ不良が無いこと

参考教材　実際のはんだ付け方法（技術）を学ぶ教材


実際の基板実物の良品見本

実際にはんだ付けされた良品の見本を見たい方はこちら

基板良品見本の購入先はこちら

１１：1005、1608チップ抵抗の実装

1005、1608チップ抵抗の実装
Ｒ１、Ｒ２に1005チップ抵抗を、Ｒ３、Ｒ４に1608チップ抵抗を実装します。片側に大きなＧＮＤパターンを設けており、大きな熱量を必要とします。ここを攻略する能力を見ています。はんだ量のコントロール能力も問われます。

作業手順

・Ｒ１、Ｒ２に1005チップ抵抗を、Ｒ３、Ｒ４に1608チップ抵抗をそれぞれ実装する。
・はんだ付け仕上がり状態
適切なはんだ量で、フィレットが形成されていること（はんだ付け検定合格のためには写真のような仕上がりが必要です）※フラックスの使用を推奨※フラックスを使用した場合は、ＩＰＡなどで清掃が必要

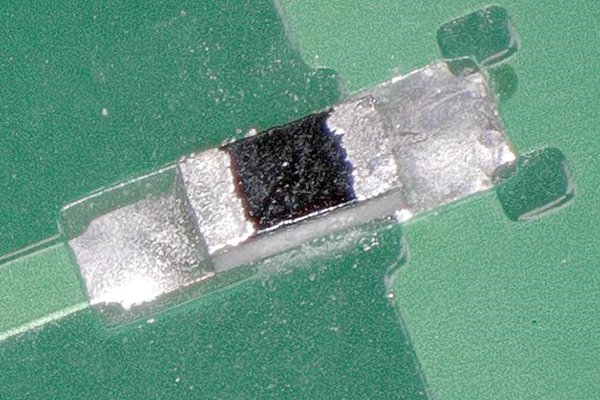

1005チップ抵抗の実装 はんだ付け仕上がり状態1005チップ抵抗

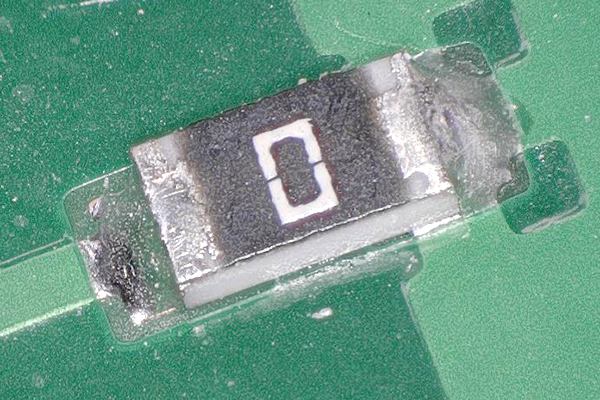

1608チップ抵抗の実装 はんだ付け仕上がり状態1608チップ抵抗
端子の形状がわかること
オーバーヒート、熱不足、濡れ不良が無いこと

参考教材　実際のはんだ付け方法（技術）を学ぶ教材


実際の基板実物の良品見本

実際にはんだ付けされた良品の見本を見たい方はこちら

基板良品見本の購入先はこちら

１２：デジタルトランジスタの実装

デジタルトランジスタの実装

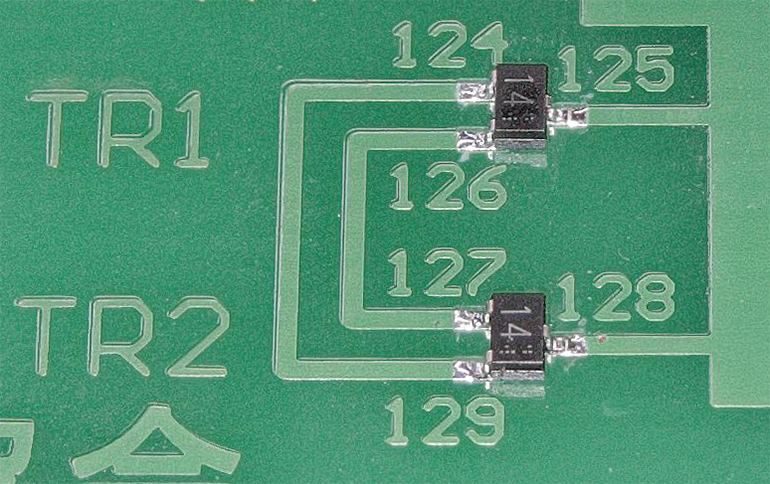

ＴＲ１、ＴＲ２にデジタルトランジスタを実装します。はんだ量のコントロール能力が問われます。

作業手順

・ＴＲ１、ＴＲ２にデジタルトランジスタを実装する
・はんだ付け仕上がり状態

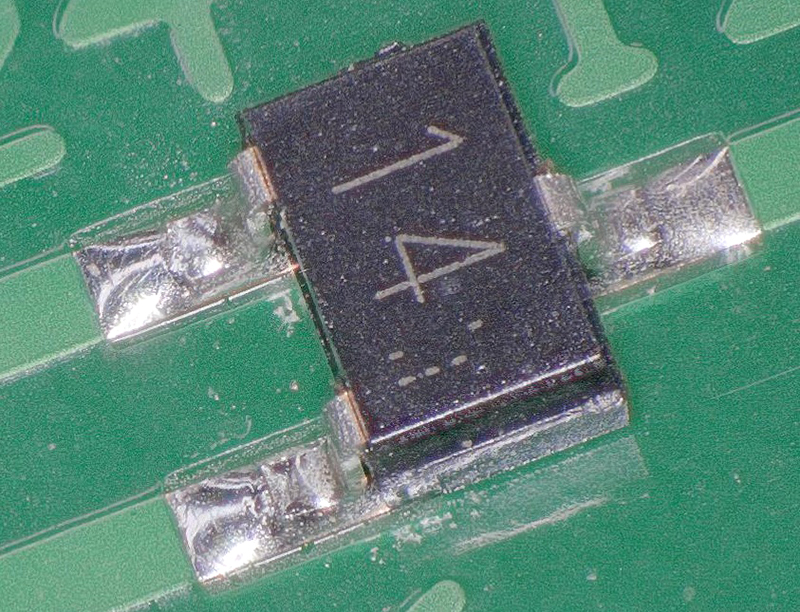

デジタルトランジスタの実装 はんだ付け仕上がり状態
適切なはんだ量で、フィレットが形成されていること（はんだ付け検定合格のためには写真のような仕上がりが必要です）端子の形状がわかることオーバーヒート、熱不足、濡れ不良が無いこと

参考教材　実際のはんだ付け方法（技術）を学ぶ教材


実際の基板実物の良品見本

実際にはんだ付けされた良品の見本を見たい方はこちら

基板良品見本の購入先はこちら

▲
